Slėgio reguliavimo mechanizmo hidrauliniuose daugiafunkciuose gręžimo įrenginiuose analizė

Hidraulinių daugiafunkcinių gręžimo įrenginių slėgio reguliavimo mechanizmo analizė

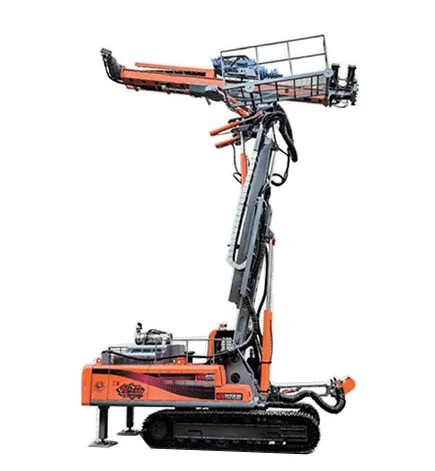

Naudojant visiškaihidraulinis Daugiafunkcinis gręžimo įrenginys, visada naudojamas slėgio reguliavimo mechanizmas. Taigi, kas tiksliai yra slėgio reguliavimo mechanizmas ir kaip jis atlieka lemiamą vaidmenį veikiant visiškai hidrauliniam daugiafunkciam gręžimo įrenginiui?

Kaip rodo pavadinimas, slėgio reguliavimo mechanizmas yra įtaisas, reguliuojantis slėgio vertes, kad padėtų gręžimo įrenginiui pasiekti didelį greitį. Jis atlieka svarbų vaidmenį visame gręžimo procese. Išanalizuokime jo funkciją naudodami teorinę formulę. Pagrįstą ašinę trauką žemo oro slėgio gręžimo skylėje (DTH) galima apskaičiuoti naudojant šią empirinę formulę:

Skaičiuojant sureguliuotą traukos (slėgio) jėgą gręžiant DTH grąžtu, gręžimo komponentų (įskaitant gręžimo įrankius ir rotacinio oro tiekimo mechanizmą) savisvoris veikia skylės apačią (teigiama, kai gręžiama žemyn, neigiama, kai gręžiama aukštyn). Ši jėga turi įtakos pagrįstos ašinės traukos dydžiui. Be to, gręžimo metu tarp gręžimo vamzdžio ir skylės sienelės yra atsparumas trinčiai.

Todėl DTH grąžtas turi turėti slėgio reguliavimo mechanizmą, reguliuojantį gręžimo įrankius veikiančią jėgą (trauką). Kai apskaičiuotoji vertė P yra neigiama, tai rodo, kad ašinė trauka, kurią sukelia gręžimo komponentų savaiminis svoris ant skylės dugno, viršija reikiamą trauką P. Tokiu atveju slėgio reguliavimo mechanizmas turi būti sumažintas slėgiui. Ir atvirkščiai, kai P yra teigiamas, reikia taikyti papildomą slėgį. Kai P yra nulis, tai reiškia, kad vien gręžimo komponentų svorio pakanka protingam gręžimui ir slėgio reguliuoti nereikia.

Gręžimo įrankių sukimosi greitis taip pat yra labai svarbus.hidraulinis Daugiafunkcinis gręžimo įrenginysKiekvienas grąžto smūgis gali sulaužyti tik tam tikrą uolienų diapazoną. Jei sukimosi greitis yra per didelis, kai kurios uolienų iškyšos gali likti nepakitusios tarp smūgių, padidindamos sukimosi pasipriešinimo sukimo momentą, padidindamos įrankio vibraciją ir pagreitindamos grąžto susidėvėjimą. Tai ne tik sumažina gręžimo efektyvumą, bet ir gali sukelti nelaimingų atsitikimų dėl grąžto užstrigimo. Kita vertus, jei sukimosi greitis yra per mažas, gali atsirasti pakartotinis gniuždymas, todėl nepavyks visiškai išnaudoti grąžto smūgio energijos ir dėl to sumažėja gręžimo greitis.
