Išsamus dviejų daugiafunkcinio inkaravimo gręžimo įrenginio dviejų uolienų laužymo metodų paaiškinimas

Išsamus dviejų daugiafunkcinio inkaravimo gręžimo įrenginio dviejų uolienų laužymo metodų paaiškinimas

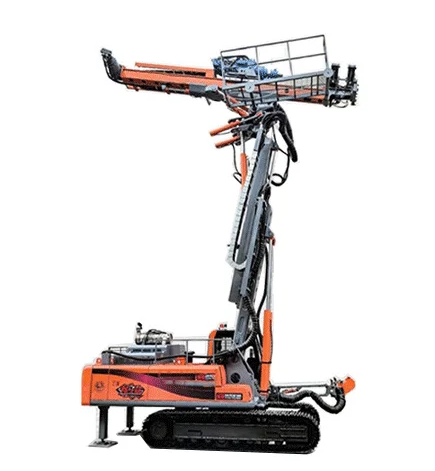

TheDaugiafunkcinis inkaravimo gręžimo įrenginysyra viena iš labiausiai paplitusių ir svarbiausių įrenginių atliekant inžinerines gręžimo operacijas. Jame naudojami tik du uolienų skaldymo metodai: vienas yra rotacinis pjovimas, kuris paprastai taikomas uolienose, kurių kietumo koeficientas f ≤ 8; kitas yra smūginis sukamasis laužymas, paprastai naudojamas aplinkinėse uolienose, kurių kietumo koeficientas f ≥ 8.

Rotacinio gręžimo įrenginio uolienų lūžimo mechanizmas

Rotaciniai gręžimo įrenginiai skaldo uolienas, naudodami daugiabriaunius pjovimo antgalius, kad suktų ir pjaustytų uolieną, suformuojant apskritą gręžinį. Rotacinio pjovimo uolienų skaldymui reikia laikytis šių sąlygų:

① Gręžimo įrenginys turi turėti pakankamą sukimo momentą, kad įveiktų pasipriešinimo momentą pjovimo metu;

② Gręžimo įrenginys turi turėti tam tikrą išėjimo greitį, kad suktųsi gręžimo strypas ir antgalis;

③ Gręžimo įrenginiui turi būti taikoma tam tikra ašinė trauka, t.

Smūginio rotacinio gręžimo įrenginio uolienų lūžimo mechanizmas

Smūginio rotacinio gręžimo įrenginių uolienų laužymo mechanizmas yra toks: veikiant smūgio įtempių bangoms, grąžtas tam tikru smūgio dažniu pjauna vietinį uolienų paviršių po kraštais. Atliekant smūginį judesį, antgalis taip pat sukasi, todėl jis gręžinyje gali sulaužyti uolą 360° diapazone. Smūginis sukamasis uolienų skaldymas reikalauja šių sąlygų:

① Uolienų grąžtas turi turėti tam tikrą smūgio energiją ir smūgio dažnį;

② Uolienų grąžto išėjimo velenas turi pasisukti 360°, atliekant linijinį smūginį judesį;

③ Uolienų grąžtui turi būti taikoma tam tikra ašinė trauka.

Iš uolienų skaldymo mechanizmų akivaizdu, kadDaugiafunkcinis inkaravimo gręžimo įrenginysnaudoja rotacinį uolienų ardymą, visų pirma gręžiant inkaro skyles keliuose su minkštu stogu, pvz., anglies siūlėmis arba pusiau anglies uolienų siūlėmis (paprastai su uolienų stabilumo koeficientu f < 8). Priešingai, smūginis rotacinis uolienų ardymas naudojamas gręžiant uolienų kelius su kietesnėmis stogo sąlygomis (paprastai kai uolienų stabilumo koeficientas f ≥ 8).
