Kokios yra skirtingos reaktyvinės glaistymo sistemos: viengubas, dvigubas ir trigubas skystis?

Kokios yra skirtingos reaktyvinės glaistymo sistemos: viengubas, dvigubas ir trigubas skystis?

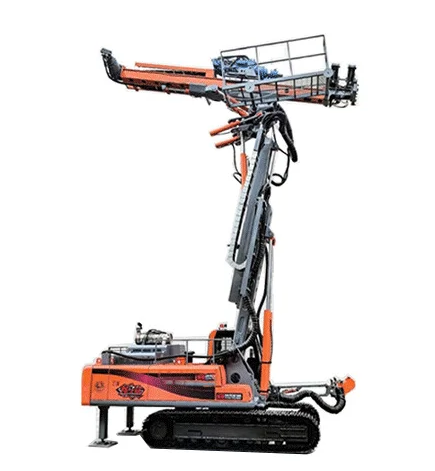

Reaktyvinis glaistymas yra labai pritaikoma grunto gerinimo technologija, naudojanti aukšto slėgio rotacinį mechanizmąreaktyvinis gręžimo įrenginyssukurti grunto-cemento elementus. Jo universalumas daugiausia susijęs su trijų skirtingų sistemų naudojimu: „Single Fluid“, „Double Fluid“ ir „Triple Fluid“. Kiekvienoje sistemoje naudojamas skirtingas skysčių derinys (skiedinys, oras ir vanduo), kad purškimo procesas būtų optimizuotas konkrečioms dirvožemio sąlygoms ir norimoms kolonėlės charakteristikoms. Sistemos pasirinkimas apima kompromisą tarp pasiekiamo kolonėlės skersmens, medžiagų kainos, eksploatavimo sudėtingumo ir galutinio produkto savybių kontrolės.

„Single Fluid“ sistema (Jet 1) yra pagrindinis metodas. Taikant šį metodą, aukšto slėgio rotaciniame sroviniame gręžimo įrenginyje naudojamas vienas skystis – cemento skiedinio suspensija, kuris per monitoriaus antgalį pumpuojamas esant labai aukštam slėgiui (paprastai 400–600 barų). Didelės energijos skiedinio srovė ardo aplinkinį dirvožemį ir kartu su juo susimaišo suformuodama grunto-cemento koloną. Gruntas, susidedantis iš perteklinio skiedinio ir išstumto dirvožemio, natūraliai išteka į paviršių. Ši sistema yra mechaniškai paprastesnė, bet paprastai sukuria mažiausią kolonėlės skersmenį tam tikram parametrų rinkiniui, nes skiedinio srovės energiją dirvožemis susilpnina greičiau nei oru uždengtos srovės. Jis veiksmingas įvairiuose dirvožemiuose – nuo ​​rišlaus molio iki granuliuoto smėlio.

Dvigubo skysčio sistema (Jet 2) padidina purkštuko erozinį pajėgumą, pridėdama koncentrinį suspausto oro gaubtą. Šiam metodui sukonfigūruotas aukšto slėgio rotacinis srovinis gręžimo įrenginys įpurškia du skysčius: aukšto slėgio skiedinio suspensiją ir daug mažesnio slėgio suspausto oro žiedą, kuris supa skiedinio srovę. Šis oro gaubtas veikia kaip izoliatorius, mažinantis trintį tarp skiedinio srovės ir aplinkinio grunto bei neleidžiantis srovei per anksti suirti. Tai leidžia skiedinio srovei išlaikyti savo darną ir energiją didesniu atstumu, todėl kolonėlės skersmuo yra didesnis, palyginti su vieno skysčio sistema tame pačiame grunte. Grąžinamasis gruntas yra skiedinio, grunto ir oro mišinys, kuris efektyviau išnešamas į paviršių.

Trigubo skysčių sistema (Jet 3) yra pati sudėtingiausia ir siūlo aukščiausio lygio valdymą. Jis atskiria dirvožemio erozijos funkciją nuo injektavimo funkcijos. Aukšto slėgio rotacinio srove gręžimo įrenginys, skirtas trigubo skysčio srove injektuoti, naudoja tris koncentrinius skysčius. Vidinis yra oro / vandens kreipiamasis strypas. Pirmasis erozijos skystis yra aukšto slėgio vandens (arba vandens ir oro) žiedas, naudojamas tik dirvožemio struktūrai suardyti. Antrasis erozijos skystis yra suspausto oro gaubtas, kuris supa vandens srovę, apsaugodamas ją, kad maksimaliai padidintų pjovimo diapazoną ir efektyvumą. Galiausiai žemo slėgio skiedinio srutos įpurškiamos per atskirą antgalį po erozijos srovėmis, kad užpildytų susidariusią ertmę ir susimaišytų su erozija. Šis atskyrimas leidžia nepriklausomai optimizuoti pjovimo ir glaistymo procesus, todėl dažnai gaunamos didžiausios ir vienodiausios kolonos, ypač tankiame arba cementuotame grunte.

Tinkamos aukšto slėgio rotorinės sistemos parinkimasreaktyvinis gręžimo įrenginysyra kritinis dizaino sprendimas. „Single Fluid“ sistema dažnai pasirenkama dėl savo paprastumo ir mažesnės sąnaudos ne tokiais sudėtingomis sąlygomis arba kuriant mažesnes kolonas ar plokštes. „Double Fluid“ sistema užtikrina balansą ir siūlo didesnį skersmenį be viso trigubos sistemos sudėtingumo. Triple Fluid sistema, nors ir pati brangiausia ir techniškai reikliausia, būtina norint pasiekti didelį skersmenį sudėtingose ​​dirvose, tokiose kaip labai tankus smėlis, žvyras ar minkšta uoliena. Sprendimas pagrįstas detaliu geotechniniu tyrimu, reikiamomis kolonos savybėmis (stiprumu ir skersmeniu) bei ekonomine bendros projekto kainos analize.
